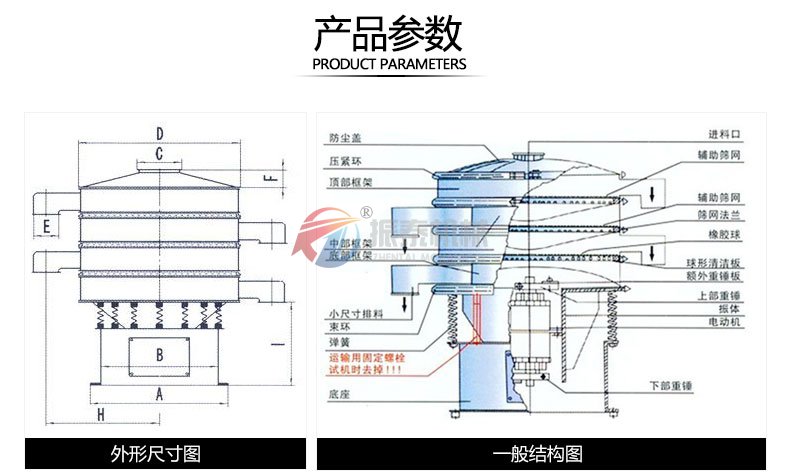

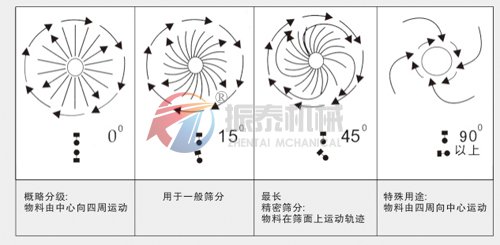

振動篩工作結構原理及物料軌跡圖：

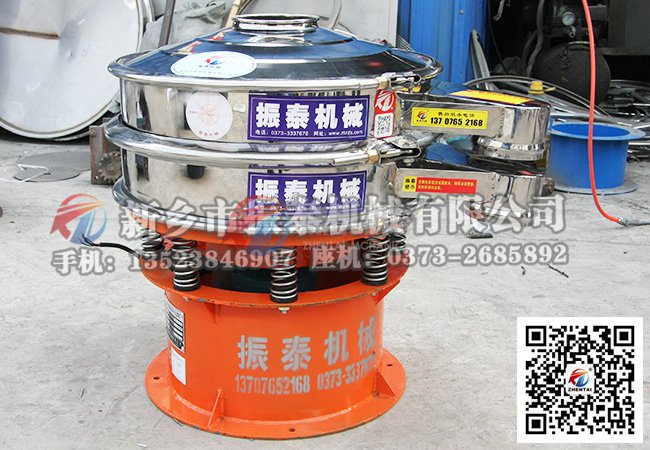

         振動篩利用YZUL立式振動電機作為激振源，通過振動電機上下兩端的偏心重錘將旋轉運動轉變為水平、垂直、傾斜的三次元運動，并傳遞到旋振篩的篩面上；物料通過入料口進入設備內，根據不同物料篩分要求，物料經過1-5層采用不同目數的金屬編織篩網的篩分層，在這個過程中，位于各層的篩網下的清網裝置(彈跳球）通過頻率振動不斷撞擊篩網，使篩網上層物料能夠順暢的透網篩分，并有效解決了物料堵網問題出現，不同目數的物料通過各層對應目數的篩網后在各層的出料口排出，最終實現篩選除雜或過濾分級的目的。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。
