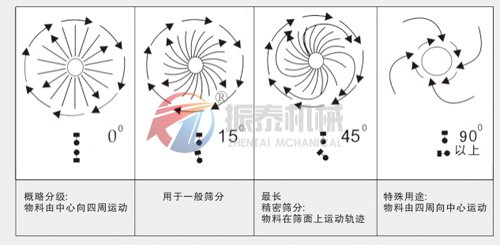

中藥震動篩工作結構原理及物料軌跡圖：

         中藥震動篩利用YZUL立式振動電機作為激振源，通過振動電機上下兩端的偏心重錘將旋轉運動轉變為水平、垂直、傾斜的三次元運動，并傳遞到旋振篩的篩面上；物料通過入料口進入設備內，根據不同物料篩分要求，物料經過1-5層采用不同目數的金屬編織篩網的篩分層，在這個過程中，位于各層的篩網下的清網裝置(彈跳球）通過頻率振動不斷撞擊篩網，使篩網上層物料能夠順暢的透網篩分，并有效解決了物料堵網問題出現，不同目數的物料通過各層對應目數的篩網后在各層的出料口排出，最終實現篩選除雜或過濾分級的目的。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

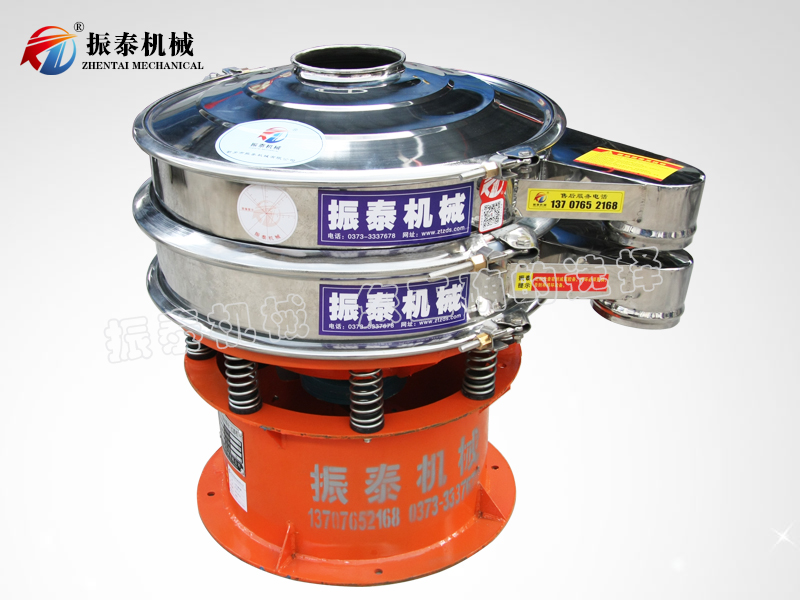

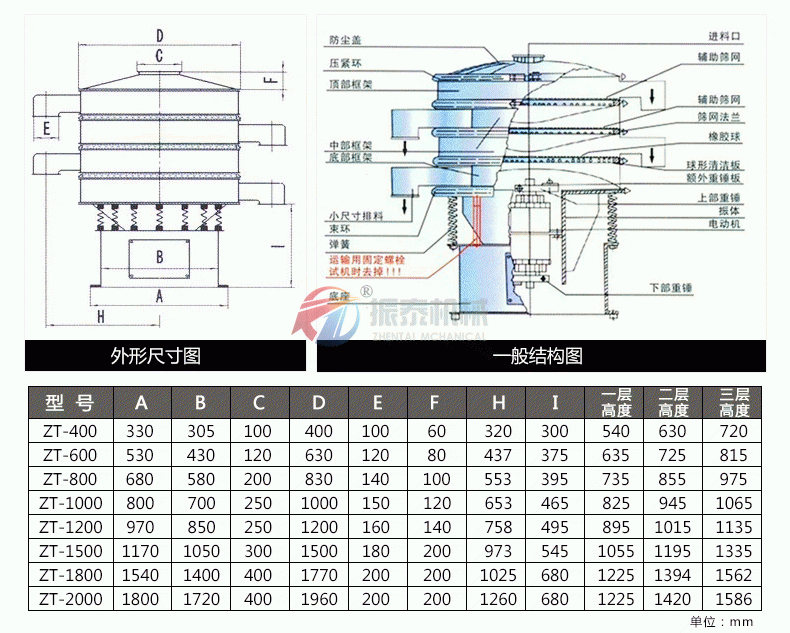

中藥震動篩外觀結構圖及尺寸參數：

中藥振動篩特點：

專用立式振動電機為激振源，無機械傳動，能效高，易調整，質量可靠，穩定性高。

篩分精度高、效率高，適用篩分過濾各種粉末、顆粒、粘液等物料。

設計精巧耐用，噪音低，可連續作業，物料可360度方向自動排出。

篩網壽命長，更換便捷，規格可任意配置，篩分最細達500目（28μm），過濾最細達5μm。

整機封閉性能好，粉末不飛揚，液體不泄露，可單、多層同時使用，最高可達5層；

部件結構無死角，拆裝便捷，易于徹底清洗、消毒。

中藥震動篩的使用與維修：

1、本機應裝設電氣保護裝置。

2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。

3、當電機旋轉方向不符合要求時，調整電源相序即可。

4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。

5、本機累計運行1500小時后，應檢查軸承，若有嚴重損傷時應立即更換。

6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。

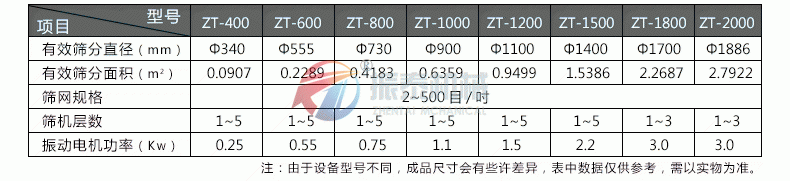

中藥震動篩技術參數：

中藥震動篩選型說明：

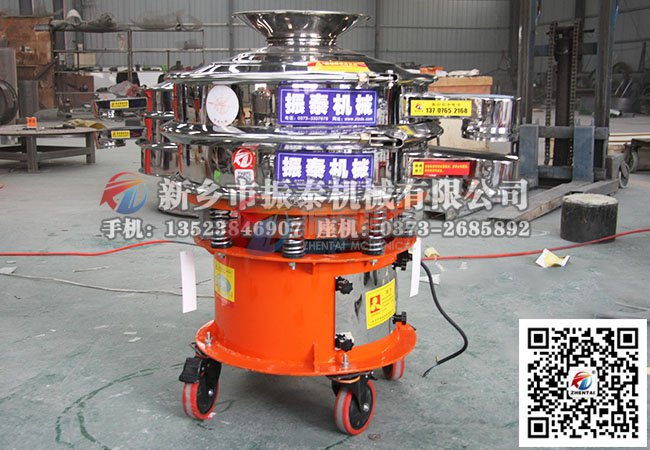

        中藥振動篩直徑從400mm-2000mm不等，可根據需求特殊定制。如進料口漏斗狀設計、底桶加輪、出料口加閘門等。材質有304不銹鋼和碳鋼等。
